自由浮球式蒸汽疏水阀

发布时间:2016-12-31 关注次数:

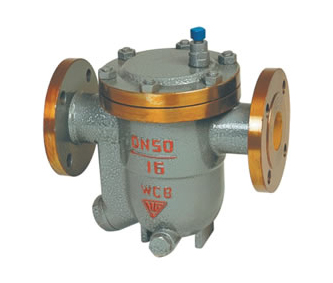

  自由浮球式蒸汽疏水阀

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀:法兰连接、浮球式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN16~PN40,阀体材料为铸铁(CS41H-16)、碳钢(CS41H-16C、CS41-25、CS41-40)的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。

工作原理:自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

产品特点:①能拓饱和凝结水,回执设备内不含有水先积聚,从而获得z高的加热效率。②蒸汽压力变化时,不受影响,能连续工作性能稳定。③漏汽变幻无常小,采用 研磨工艺制造,浮球精度高,密封性能好。④自动排空气性能好。⑤寿命长,浮球的整个球面都可以做密封面,无集中磨损。

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀主要性能参数
型号PN工作压力/MPa适用温度/℃适用介质
CS41H-16161.6≤200水、蒸汽
CS41H-16C161.6≤425水、蒸汽
CS41H-25252.5≤350水、蒸汽
CS41H-40404.0≤425水、蒸汽

产品零部件材料

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀零部件材料
型号阀体材料
CS41H-16铸铁
CS41H-16C碳钢
CS41H-25碳钢
CS41H-40碳钢

产品外形及结构尺寸

CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16CS41H-16(Ⅱ)
DN1520DN25
D170200L310
H127142H240
h8090h178
重量/kg3.54.5重量/kg15
CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16C CS41H-40(Ⅰ)CS41H-16C CS41H-40(Ⅱ)
DN152025DN254050
L230230230D320320320
H220220220H295295295
h150150150h210210210
重量/kg1010.511重量/kg242526

CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水阀主要外形及结构尺寸(mm)
CS41H-16C CS41H-40(Ⅲ)CS41H-16C CS41H-40(Ⅳ)
DN506580DN80100
L430430430D580580
H410410410H540540
h290290290h390390
重量/kg808386重量/kg130137

产品排水量表(过冷度为 6℃ 时的连续排量)

CS41H-16 型自由浮球式蒸汽疏水阀排水量表(kg/h)
工作压差/MPa0.050.10.20.50.81.21.6
排水量CS41H-16160230300
110160250360
90130200280290
5080120180210260
405080140170210260
CS41H-16Ⅱ
(Φ120)
140020002800
1000130018003100
8001000140025003500
6008001100200029003800
5006009001800260033003800

CS41H-16C(Ⅰ、Ⅱ、Ⅲ、Ⅳ)型自由浮球式蒸汽疏水阀排水量表(kg/h)
工作压差/MPa0.050.10.20.50.81.21.6
排水量产品代号Ⅰ(Φ68)180210280450560620660
产品代号Ⅱ(Φ120)5006009001800260033003800
产品代号Ⅲ(Φ190)282042005080700085301020012100
产品代号Ⅳ(Φ220)42006800850010270124001580018500

CS41H-40(Ⅰ、Ⅱ、Ⅲ、Ⅳ)型自由浮球式蒸汽疏水阀排水量表(kg/h)
工作压差/MPa0.030.51.21.62.02.43.03.64.0
排水量产品代号Ⅰ(Φ68)100270380440480520580610630
产品代号Ⅱ(Φ120)40011001620190021002280256027802900
产品代号Ⅲ(Φ190)106027704250490054005920655070507300
产品代号Ⅳ(Φ220)158041606430752084509000100001080011200
