电动刀型闸阀

发布时间:2016-12-31 关注次数:

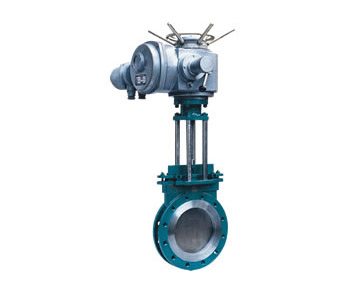

  电动刀型闸阀

Z973F、Z973H 电动刀型闸阀(刀闸阀):电动驱动、对夹式连接、明杆平行式刚性单闸板,Z973F 阀座密封面材料为氟塑料、Z973H 阀座密封面材料为不锈钢,公称压力 PN6~16,阀体材料为碳素钢的闸阀。

配有多回转式电动装置,使阀板作上下直线运动,并可实现远程控制阀门的打开或关闭。通径范围:DN50~DN500,使用温度 ≤100℃,广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程。

Z973F、Z973H 型电动刀型闸阀(刀闸阀)主要性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
Z973F-6C60.6≤ 100灰渣等
Z973H-6C
Z973F-10C101.0
Z973H-10C
Z973F-16C161.6
Z973H-16C

产品零部件材料】

Z973F、Z973H 型电动刀型闸阀(刀闸阀)零部件材料
型号材料
阀体闸板密封面阀杆填料
Z973F-6C碳素钢铬镍钛不锈钢氟塑料铬不锈钢石棉
Z973H-6C镶或喷焊铁基合金
Z973F-10C氟塑料
Z973H-10C镶或喷焊铁基合金
Z973F-16C氟塑料
Z973H-16C镶或喷焊铁基合金

产品外形及结构尺寸 (PN6)】

Z973F、Z973H (PN6) 型电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLD1D2z×ødH电装型号重量 / kg
5050901104×ø12370DZ1052
65501101304×ø12460DZ1053
80501251504×ø16590DZ1055
100501451704×ø16780DZ1057
150602002258×ø16980DZ1071
200602552808×ø161053DZ1581
2507031033512×ø161060DZ20100
3008036239512×ø201230DZ20123
3509041244512×ø201250DZ30148
40010046249816×ø201770DZ30158
45012051855016×ø201920DZ45225
50013056860016×ø202010DZ45240

产品外形及结构尺寸 (PN10)】

Z973F、Z973H 型 PN10 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLD1D2z×ødH电装型号重量 / kg
50501001254×ø16370DZ1054
65501201454×ø16460DZ1060
80501351604×ø16590DZ1062
100501551808×ø16780DZ1066
150602102408×ø20980DZ1584
200602652958×ø201053DZ20106
2507032035012×ø201060DZ20120
3008036840012×ø201230DZ30220
3509042846016×ø201250DZ30230
40010048251516×ø221770DZ45300

产品外形及结构尺寸 (PN16)】

Z973F、Z973H 型 PN16 电动刀型闸阀(刀闸阀)外形及结构尺寸 (mm)
DNLD1D2z×ødH电装型号重量 / kg
50501001254×ø16370DZ1065
65501201454×ø16460DZ1068
80501351608×ø16590DZ1074
100501551808×ø16780DZ1077
150602102408×ø20980DZ1596
2006026529512×ø201053DZ20114
2507032035512×ø221060DZ20135
3008037541012×ø221230DZ30230
