排渣闸阀

发布时间:2016-12-31 关注次数:

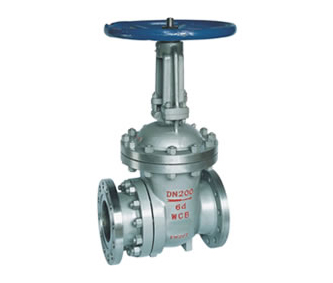

  排渣闸阀

PZ41H 型 PN10~PN63 排渣闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为不锈钢,公称压力 PN10~PN63,阀体材料为灰铸铁(PZ41H-10 PZ41H-16)、碳素钢(PZ41H-10C~63)的排渣闸阀。

PZ41H 型 PN10~PN63 排渣闸阀主要性能参数
型号PN工作压力/MPa适用温度/℃适用介质
PZ41H-10101.0≤100灰渣水混合物(灰水比 1:1:5 z大粒度≤50mm)
PZ41H-16161.6
PZ41H-10C101.0
PZ41H-16C161.6
PZ41H-25252.5
PZ41H-40404.0
PZ41H-63636.3

产品零部件材料

PZ41H 型 PN10~PN63 排渣闸阀零部件材料
型号材料
阀体、阀盖闸板阀体密封圈阀杆垫片填料
PZ41H-10灰铸铁灰铸铁镶铬不锈钢灰铸铁镶铬不锈钢铬不锈钢橡胶石棉板石棉石墨
PZ41H-16
PZ41H-10C碳素钢碳素钢堆焊铁基合金碳素钢堆焊铁基合金
PZ41H-16C
PZ41H-25
PZ41H-40
PZ41H-63

产品外形及结构尺寸

PZ41H 型 PN10 排渣闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdfHH1重量/kg
5025016512599204×Φ18342033557
80280200160132208×Φ18361551075
100300220180156228×Φ18380568593
150350285240211248×Φ223652790155
200400340295266248×Φ2231085885217
2504503953503192612×Φ22312351015280
3005004454003702612×Φ22414501190350
3505505254604292616×Φ22416401350540
4006005655154802816×Φ26417981460820
4506506155655302820×Φ264198016201120
5007006706205823020×Φ284219018001440

返回页首

PZ41H 型 PN16 排渣闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdfHH1重量/kg
5025016510299204×Φ18342033560
80280200133132228×Φ18361551078
100300220180158248×Φ18380568596
150350285240212288×Φ223952790158
2004003402952683012×Φ2231085885222
2504504053553203212×Φ26312351015289
3005004604103703412×Φ26414501190365
3505505204704303816×Φ26416401350558
4006005805254824016×Φ30417981460850
4506506405855324421×Φ304198016201164
5007007156505854620×Φ334219018001482
PZ41H 型 PN25 排渣闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdfHH1重量/kg
50250165125102204×Φ18342033599
80280200160133228×Φ183615510118
100300235190158248×Φ223805685147
150350300250212308×Φ263952790204
2004003603102783412×Φ2631085885273
2504504253703353612×Φ30312351015383
3005004854303904016×Φ30414501190478
3505505554904504416×Φ33416401350680
4006006205505054816×Φ364179814601008
4506506706005555020×Φ364198016201344
5007007306606155220×Φ364219018001827

PZ41H 型 PN40 排渣闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdfHH1重量/kg
5025016512588204×Φ18344434098
80310200160121228×Φ183636508126
100350235190150248×Φ223.5930680456
150450300250204308×Φ263.5984800228
2005503753202603812×Φ303.51094875298
2506504503823134212×Φ333.512701010372
3007505154503644616×Φ333.514701180450
3508505805104225216×Φ36415551245530
4009506605854745816×Φ39416501280610
45040506856105246020×Φ39418171415690
50011507556705766220×Φ42419901560772

PZ41H 型 PN63 排渣闸阀主要外形及结构尺寸(mm)
DNLDD1D2bz×ΦdfHH1重量/kg
5025018013588264×Φ223444340142
80310215170121308×Φ223636508168
100350250200150328×Φ263.5830680210
150450345280204388×Φ333.5984800270
2005504153452604412×Φ363.51094875367
2506504704002124812×Φ363.512701010450
3007505304603645416×Φ363.514701180548
3508506005254226016×Φ3941555-532
4009506705854746616×Φ42416501280615
45010507156305247020×Φ42418171415695
50011508007054767620×Φ48419901560778
