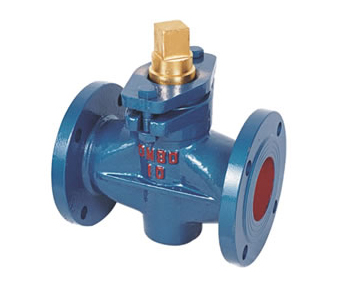

  二通旋塞阀

X43W-10、X43T-10 型二通旋塞阀:手动、法兰连接、填料密封直通式结构,旋塞密封面材料为灰铸铁(X43W-10)、铸铜(X43T-10),公称压力 PN10、阀体材料为灰铸铁的旋塞阀。适用于工作压力小于 1.0MPa,温度低于 100℃ 的水、蒸汽、油品等介质的管路上作启闭用。

X43W-10、X43T-10 型二通旋塞阀主要性能参数
型号PN工作压力/MPa适用温度/℃适用介质
X43W-10101.0≤100油品
X43T-10101.0≤200水、蒸汽

产品零部件材料

X43W-10、X43T-10 型二通旋塞阀零部件材料
型号材料
阀体填料旋塞
X43W-10灰铸铁石棉绳灰铸铁
X43T-10灰铸铁石棉绳铸铜

产品外形及结构尺寸

X43W-10、X43T-10 型二通旋塞阀主要外形及结构尺寸(mm)
DNLDD1D2b—fz×ΦdH重量/kg
X43W-10X43T-10
20130105755516—24×Φ14903.563.5
25140115856516—24×Φ141104.454.5
321651351007818—24×Φ181157.47.5
401801451108518—34×Φ181589.610.5
5020316012510020—34×Φ1817812.613
6522218014512020—34×Φ1818516.217
8024119516013522—34×Φ1822025.226
10030521518015522—38×Φ1825034.535
12535624521018524—38×Φ183505859
15039428024021024—38×Φ2339697.5100
