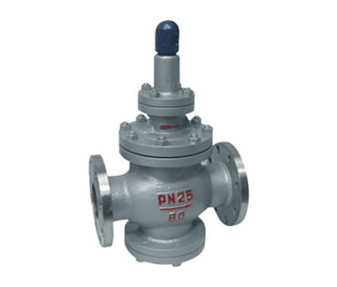

  先导活塞式蒸汽减压阀

Y43H-25 型先导活塞式蒸汽减压阀:法兰连接形式、活塞式结构形式,阀座密封面材料为 Cr13 系不锈钢,公称压力 PN25,阀体材料为 WCB 的蒸汽减压阀。

Y43H-25 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进,加大了活塞面积,改变了节流结构与密封形式,加大了过流面积等等,从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路,适用于流量大流量变化大,进口压力变化大的蒸汽管路。

Y43H-25 型先导活塞式蒸汽减压阀主要性能参数
型号PN进口参数出口压力 / MPa出口压力 / MPa适用介质
温度 / ℃压力 / MPa
Y43H-2525≤2002.50.05~1.6±0.07蒸汽

产品零部件材料

Y43H-25 型先导活塞式蒸汽减压阀零部件材料
型号材料
阀体、上阀盖、下阀盖主副阀瓣、主副阀座、活塞主副弹簧调节弹簧膜片活塞环
Y43H-25WCB不锈钢铬钒钢硅锰钢不锈钢合金耐磨铸铁

产品外形及结构尺寸

Y43H-25 型先导活塞式蒸汽减压阀外形及结构尺寸(mm)
DNLDD1D2bz×ødH1H2重量 / kg
251801158565164×ø1810031016
3220014010076184×ø1810832017
4022015011084184×ø1811032525
5025016012599204×ø1811633030
65280180145118228×ø1814035536
80310195160132248×ø1815537551
100350230190156248×ø2316538554
125400270220184268×ø2619043094
150450300250211288×ø26215450112
2005503603102743012×ø26250520170
