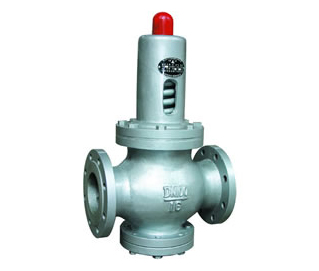

  薄膜式减压阀

Y42X-16、Y42X-16C 型薄膜式减压阀:法兰连接形式、弹簧薄膜式结构、密封面材料为丁腈橡胶、公称压力 PN16,Y42X-16 阀体材料为灰铸铁、Y42X-16C 阀体材料为碳素钢的减压阀。

Y42X-16、Y42X-16C 型薄膜式减压阀属于直接作用式薄膜弹簧减压阀,主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。

Y42X-16、Y42X-16C 型薄膜式减压阀主要性能参数
型号PN工作压力 / MPa适用温度 / ℃适用介质
Y42X-16161.6≤70水、气、油
Y42X-16C

产品零部件材料

Y42X-16、Y42X-16C 型薄膜式减压阀零部件材料
型号材料
阀体、上阀盖、下阀盖阀杆、活塞主阀弹簧调节弹簧膜片、密封圈
Y42X-16灰铸铁不锈钢硅锰钢硅锰钢丁腈橡胶
Y42X-16CWCB

产品外形及结构尺寸

Y42X-16、Y42X-16C 型薄膜式减压阀外形及结构尺寸(mm)
DNLDD1D2bz×ødHH1重量 / kg
4022015011088184×ø17.532013028
50250165125102204×ø17.532013028
65280185145122204×ø17.534014038
80310200160133228×ø17.535015059
100350220180158248×ø17.535015065
125400250210184268×ø17.557018089
150450285240212288×ø22570180120
2005003402952683012×ø22630210150
